تعویض منبع کویلی با مبدل حرارتی

تعویض منبع کویلی با مبدل حرارتی

1396/07/19 05:13:00 ب.ظ

قبل از اینکه در خصوص نحوه انجام کار و تعویض منبع دوجداره آب گرم با مبدل صفحه ای صحبتی کنیم بهتر است شرح مختصری از مبدل صفحه ای و برخی از مزیت های آن بدهیم :

مبدل های حرارتی صفحه ای،نوعی از مبدل های حرارتی میباشد که سطح تبادلی بین دو سیال سرد و گرم، توسط صفحات ایجاد میگردد.
برتری این نوع مبدل ها در این است که سیالات در سطح وسیعی توزیع میشود،این امر انتقال حرارت را تسهیل بخشیده و به شدت سرعت انتقال دمای سیال را بالا می برد.


اجزای اصلی مبدل حرارتی صفحه ای:
1.    فریم متحرک
2.    فریم ثابت
3.    میله حامل
4.    تکیه گاه
5.    میله راهنما
6.    پیچ های فشاری
7.    صفحات مبدل حرارتی
8.    واشر



از جمله مزیت های مبدل حرارتی :

1-ضریب انتقال حرارت بالا تر و در نتیجه راندمان بیشتر

2-وزن و حجم نسبت به منابع نگهدارنده به صورت قابل توجهی کمتر می باشد

3-حجم سیال درگیر کمتر

4-کم تر بودن میزان رسوب گذاری و درنتیجه تعمیرات و نگهداری کمتر

5-هزینه اولیه کمتر

6- عدم حساسیت به ارتعاشات

7- امکان افزایش ظرفیت حرارتی (در مبدل های واشر دار)

8-سهولت تعمیرات نگهداری (در مبدل های واشردار)



پروژه : بررسی جایگزینی منبع دوجداره به ظرفیت 300 لیتر با مبدل حرارتی به ظرفیت 800 لیتر بر ساعت و تامین آب گرم برای 3 دوش

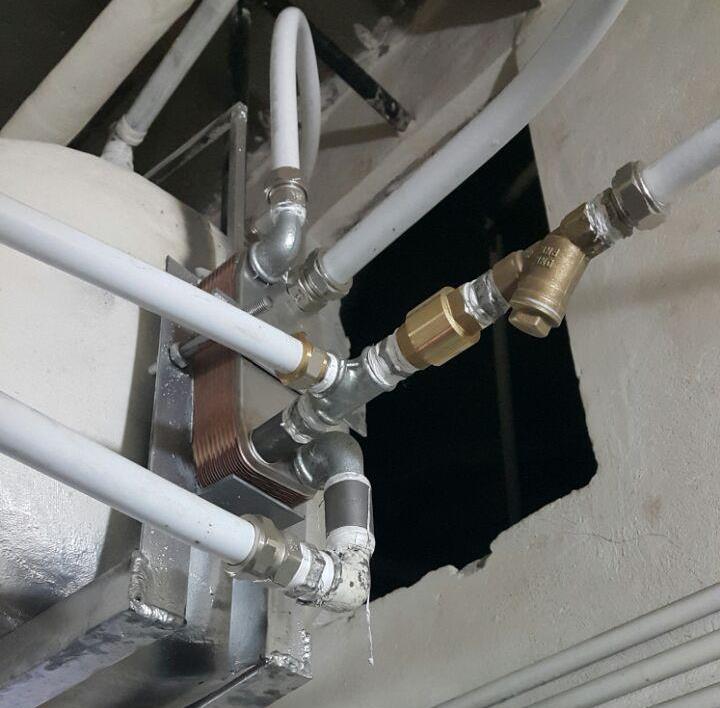

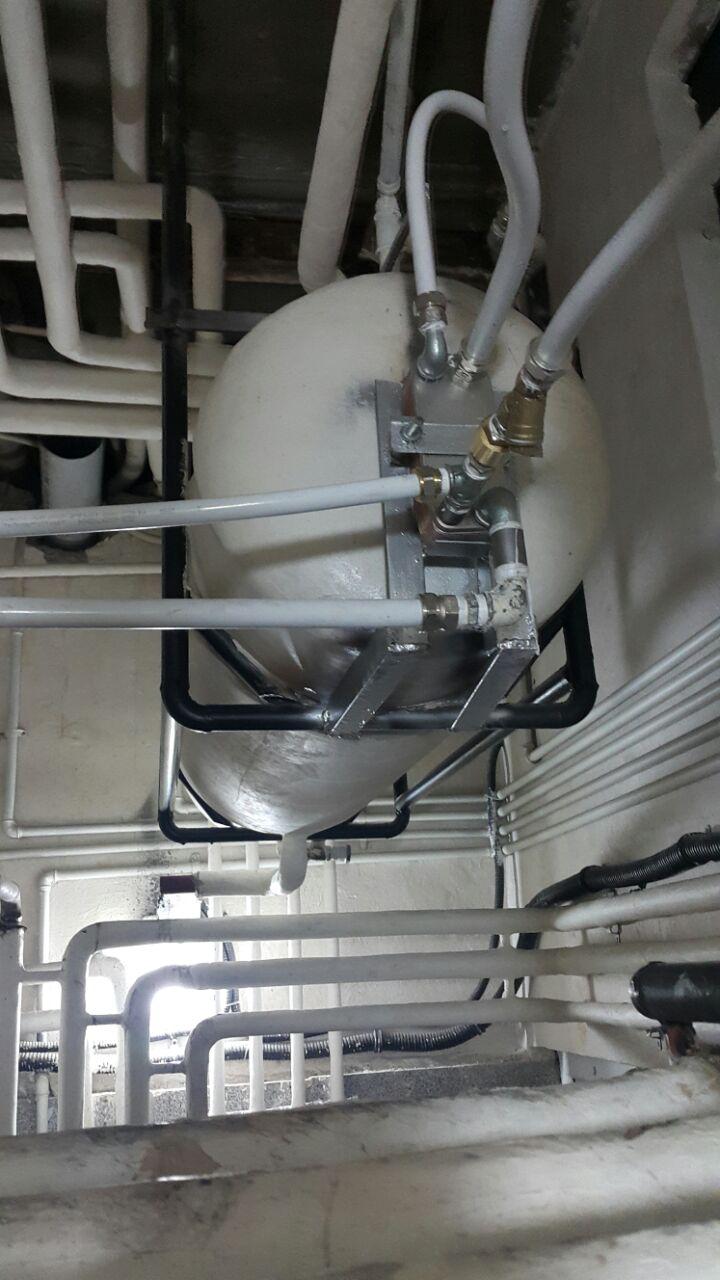

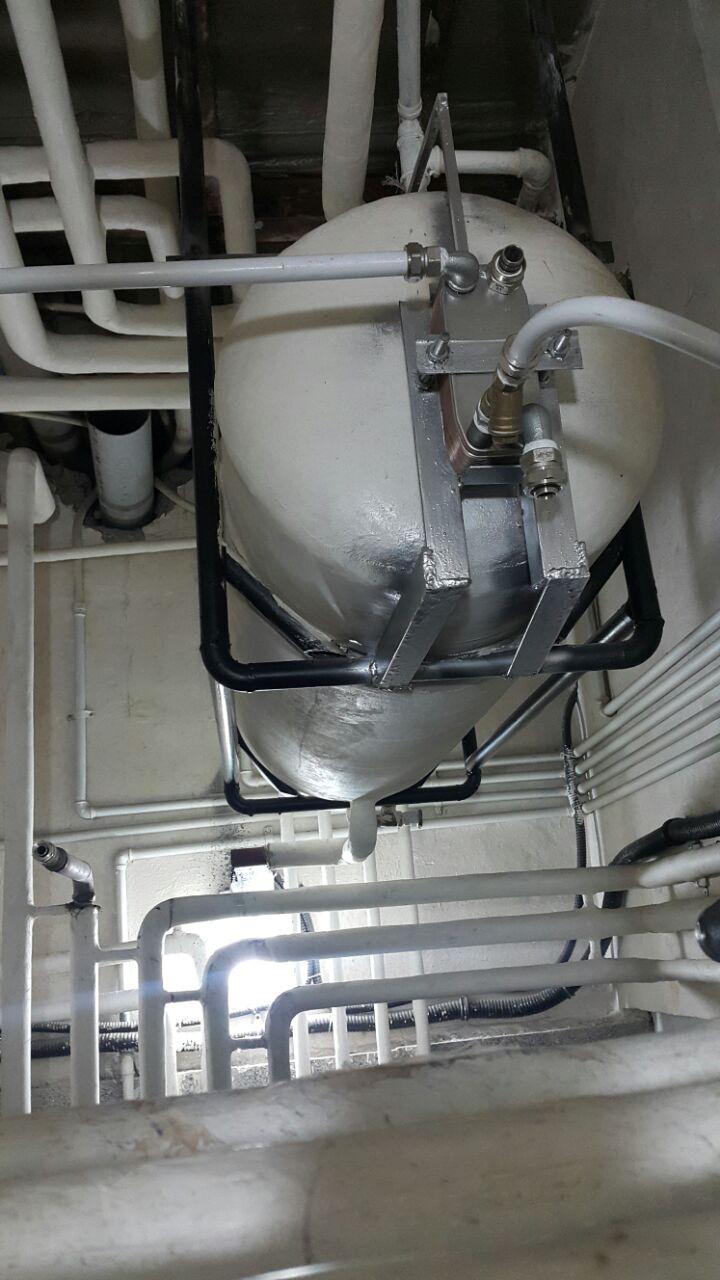

در قدم اول با توجه به اینکه به دلیل وجود لوله ها امکان خروج منبع کویلی وجود نداشت به منظور کاهش لوله کشی ها محلی روی خود منبع دوجداره برای نصب مبدل صفحه ای آماده گردید. در مرحله دوم یک سر مبدل به ورودی آب سرد و سر دیگر آن به خروجی دیگ آبگرم متصل می شود . لوله های خروجی از مبدل هم به صورتی خواهند بود که یک لوله دوباره به سمت دیگ و کلکتور ورودی به سمت دیگ متصل خواهد شد و خروجی دیگر مبدل به لوله های آبگرم داخل واحد متصل خواهد شد.

نکته حائز اهمیت در این خصوص استفاده از شیر یکطرفه روی خط و صافی و سختیگیر مغناطیسی (یا الکترو مغناطیسی) برای حفاظت از مبدل صفحه ای ضروری می باشد.
