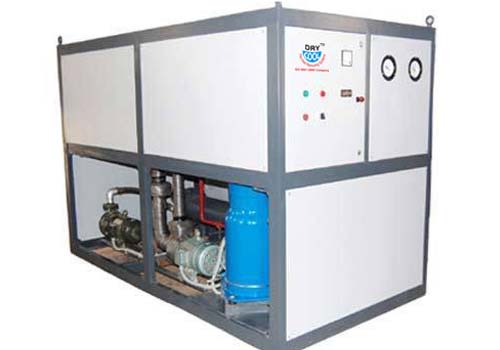

چیلر تراکمی چیست؟

چیلر تراکمی چیست؟

1396/03/01 06:34:08 ب.ظ

در چیلرهای تراکمی گاز توسط کمپرسور، متراکم شده . این گاز وارد کندانسور شده توسط آب یا هوا، خنک می شود و به مایع تبدیل می‌گردد این مایع با عبور از شیر انبساط یا لوله موئین وارد خنک کننده(اواپراتور)  که در فشار کمتری قرار دارد می‌شود. این کاهش فشار باعث تبخیر مایع گردیده و در نتیجه مایع مبرد با گرفتن گرما از محیط ، آن را خنک می کند. سپس گاز ناشی از تبخیر، به کمپرسور منتقل می‌شود

اساسا 4 نوع کمپرسور در چیلرهای تراکمی وجود دارد.

رفت و برگشتی، اسکرال، اسکرو و سانتریفوژ. که همه آنها توسط الکتروموتور یا توربین کار می کنند. در سال های اخیر، با رشد تکنولوژی راندمان چیلرهای تراکمی افزایش چشمگیری داشته. اساس کار این چیلرها بر پایه عکس چرخه رانکین است.

اجزای چیلر تراکمی

کمپرسورهای تبرید،کندانسور، اواپراتور از اجزای مهم چیلرهای تراکمی می باشند.

مکانیزم فشرده سازی گاز مبرد در کمپرسورهای مختلف، متفاوت است. عموما کمپرسورها رفت و برگشتی، اسکرال، اسکرو یا سانتریفوژ می باشند که همه آنها توسط الکتروموتور یا توربین کار می کنند. در سال های اخیر، با رشد تکنولوژی راندمان چیلرهای تراکمی افزایش چشمگیری داشته. اساس کار این چیلرها بر پایه عکس چرخه رانکین است. کمپرسورها می توانند موتور یکپارچه از یک تولید کننده خاص داشته باشند یا موتوربه صورت مجزا روی کمپرسور نصب شود.

کندانسور چیلرها می توانند با هوا یا آب خنک شوند. کندانسور یک مبدل حرارتی است که اجازه می دهد گرما از مبرد به هوا یا آب منتقل شود. کندانسورهای هوا خنک از لوله های مسی (برای مایع مبرد) و فین های آلومینیومی (جهت عبور هوا) تشکیل شده اند. کندانسورها از مواد مختلف و با قیمت های متفاتی وجود دارند در میان آن ها کندانسورهای سرمایش تبخیری راندمان بالایی دارند( 4 یا بیشتر).

دستگاه اندازه گیری مایع مبرد (RMD) جریان مایع مبرد را محدود می کنند، افت فشار ایجاد می کنند و باعث شده تا مبرد از مایع گرم به گاز سرد تبدیل شود. RMD بلافاصله قبل از اواپراتور قرار دارد تا گاز سرد بتواند گرمای آب درون اواپراتور را جذب کند. روی خروجی اواپراتور یک سنسوری جهت RMD وجود دارد که دبی مبرد را بر اساس طراحی چیلر تنظیم می کند. اواپراتور ها می توانند به صورت صفحه ای یا لوله و پوسته ای باشند. اواپراتور نوعی مبدل است که حرارت را از آب به گاز مبرد منتقل می کند.
